用Java简单模仿Chromium的架构

习惯了Electron的开发模式，我想用Java简单地模仿Chromium的架构，实现一个类似Electron的框架。毕竟，Electron的性能问题一直是人们诟病的地方，而Java作为一门成熟的语言，性能上有着很大的优势。当然,Chromium的架构非常复杂,这里只是一个简单的模仿.

Chromium架构简介

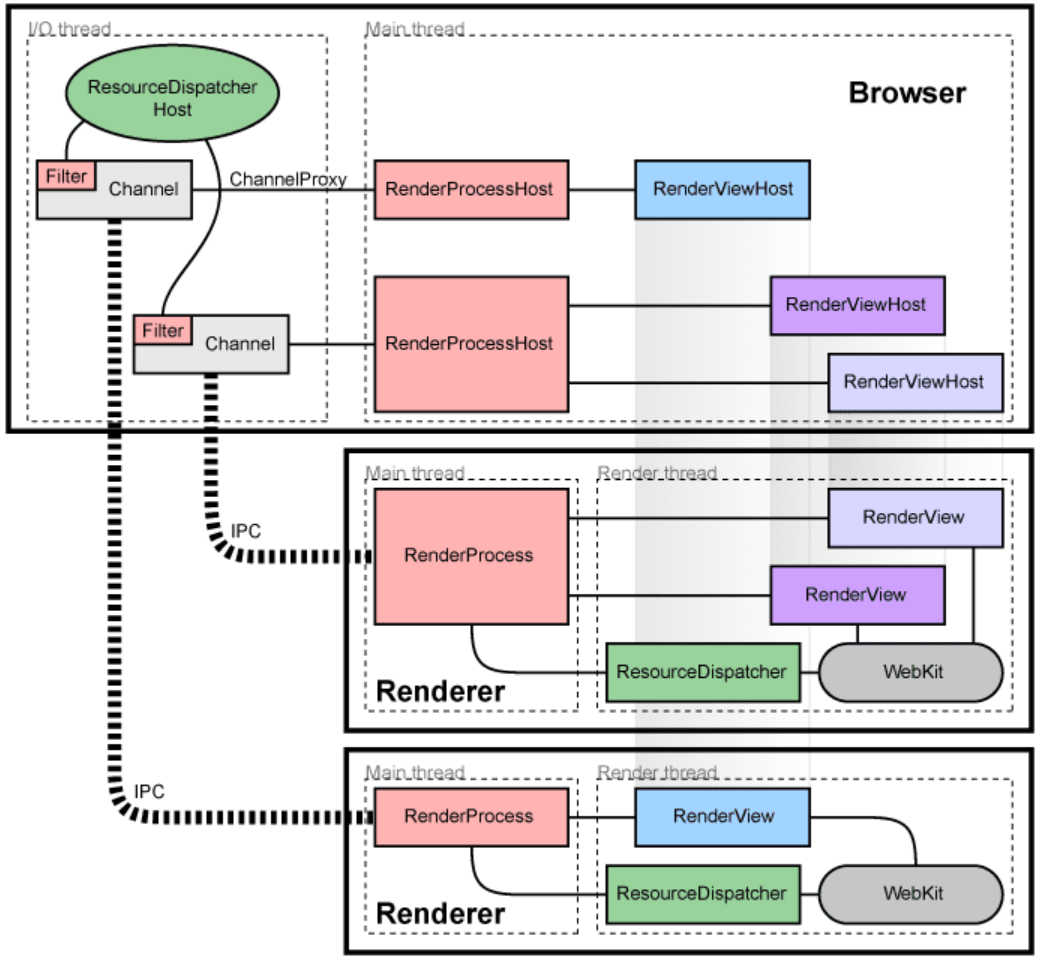

Chromium是一个开源的浏览器项目，它的架构非常复杂，但是也非常强大。它的架构图如下：

从图中可以看到,Chromium的架构分为多个层次，核心是一个Main Thread

然后浏览器通过IPC通信与渲染进程Render通信. 每个Render进程都有一个独立的渲染线程，用于渲染网页。

这样的架构使得Chromium非常稳定，同时也非常高效。

这样独立每个的渲染进程使得Chromium的鲁棒性更好,各个模块之间的耦合度更低,同时也更容易实现多进程并行处理。

Electron也使用了类似的架构，但是它是基于Node.js的.

Electron中,主要的模块为Main.js, preload.js, 和Render.js.

Main.js负责创建窗口，处理窗口事件，preload.js负责在渲染进程中注入一些Node.js的API, Render.js负责渲染网页。

而要在Java中模仿这样的架构,我们需要先搞清楚Chromium的架构更多细节.

ResourceDispatcherHost

ResourceDispatcherHost是Chromium中的一个重要模块，它负责处理网络请求。它的主要功能是将网络请求分发给不同的Render进程，然后将渲染结果返回给浏览器进程。这样的架构使得Chromium的网络请求非常高效。

假设我们是Render进程,如果我们要加载一个网页的图片,我们会向ResourceDispatcherHost发送一个请求.实际处理网络请求的是ResourceDispatcherHost,而Render只负责渲染结果.

IPC通信

Chromium中的IPC通信是非常重要的，它负责浏览器进程和渲染进程之间的通信。IPC通信的实现也是分发器.在Java中,我们可以简单地使用共享内存来实现IPC通信.

渲染进程

渲染进程是Chromium中的一个重要模块，它负责渲染网页。渲染进程是一个独立的进程，它有自己的渲染线程，用于渲染网页。在Java中,我将采用JavaFX来实现渲染进程.

Java模仿Chromium架构

事件处理和消息传递

在Java中,我们首先需要创建一个事件监听系统。

这个系统能够让不同的组件注册事件监听器，并在特定事件发生时调用这些监听器。

这样的设计模式可以让我们在Java中模仿类似Electron的事件监听和处理机制。

1. 事件类（Event）:

   • 定义一个事件类，用于封装事件信息。这个类可以包含事件类型、源、以及任何相关数据。

2. 事件监听器接口（EventListener）:

   • 创建一个事件监听器接口，定义一个方法，例如onEvent(Event event)，用于处理事件。

3. 事件分发器（EventDispatcher）:

   • 管理事件监听器的注册和注销。
   • 负责在事件发生时通知所有注册的监听器。

4. IPC通信类（IPCCommunication）:

   • 用于进程间的通信。
   • 能够发送事件和接收来自其他进程的事件。
   • 当接收到事件时，将其封装为Event对象并通过EventDispatcher分发。

5. 具体的事件处理类:

   • 实现EventListener接口，定义对特定事件的响应逻辑。

以下是一个简单的代码示例来说明这些概念：

@FunctionalInterface
public interface Callback {
    void call(String data);
}

// 事件类，支持传输数据/回调函数
public class Event {
    private String type;
    private Object data;  // 添加数据字段,一般采用JsonObject
    private Callback callback; // 添加回调字段

    public Event(String type, Object data) {
        // 没有回调函数的构造函数
        this.type = type;
        this.data = data;
        this.callback = null;
    }

    public Event(String type, Object data, Callback callback) {
        // 有回调函数的构造函数
        this.type = type;
        this.data = data;
        this.callback = callback;
    }

    // Getter 和 Setter
    public String getType() {
        return type;
    }

    public void setType(String type) {
        this.type = type;
    }

    public Object getData() {
        return data;
    }

    public void setData(Object data) {
        this.data = data;
    }

    public Callback getCallback() {
        return callback;
    }

    public void setCallback(Callback callback) {
        this.callback = callback;
    }

    // 其他可选代码...
}

// 事件监听器接口
public interface EventListener {
    void onEvent(Event event);
}

// 事件分发器
public class EventDispatcher {
    private Map<String, List<EventListener>> listeners = new HashMap<>();

    public void registerListener(String eventType, EventListener listener) {
        this.listeners.computeIfAbsent(eventType, k -> new ArrayList<>()).add(listener);
    }

    public void unregisterListener(String eventType, EventListener listener) {
        this.listeners.getOrDefault(eventType, new ArrayList<>()).remove(listener);
    }

    public void dispatchEvent(Event event) {
        List<EventListener> eventListeners = listeners.getOrDefault(event.getType(), new ArrayList<>());
        for (EventListener listener : eventListeners) {
            listener.onEvent(event);
        }
    }
}

// IPC通信类
public class IPCCommunication {
    private final EventDispatcher dispatcher;

    public IPCCommunication(EventDispatcher dispatcher) {  // dispatcher 在main中创建，传入IPC中
        this.dispatcher = dispatcher;
    }

    public void sendMessage(String message) {
        // 类似于IPC中注册的回调函数，在render中被调用，发送消息给main
        // main中注册的EventListener会被调用

        // 解析消息，创建事件
        Event event = new Event("send-message", message);
        // ... 解析逻辑 ...
        dispatcher.dispatchEvent(event);
    }
}

public class Render extends Thread{
    private final IPCCommunication ipc;

    public Render(IPCCommunication ipc) {
        this.ipc = ipc;
    }

    @Override
    public void run() {
        // 创建事件监听器
        // ...
        // IPC通信接收到消息时，会调用事件分发器的dispatchEvent方法
        // 事件分发器会调用所有注册的监听器的onEvent方法
        // ...

        // 入口，渲染默认页面
    }
}

// main进程中
public class Main {
    public static void main(String[] args) {
        // 创建事件分发器
        EventDispatcher dispatcher = new EventDispatcher();
        // 创建IPC通信类
        IPCCommunication ipc = new IPCCommunication(dispatcher);
        // 启动渲染进程
        new Thread(new Render(ipc)).start();

        // 具体的事件处理类，以QuickHideAndShowListener举例
        // 监听器在main中注册
        class QuickHideAndShowListener implements EventListener {
            @Override
            public void onEvent(Event event) {
                if ("set-quick-hide-and-show".equals(event.getType())) {
                    // 处理事件
                    System.out.println("set quickHideAndShow" + event.getData());
                }
            }
        }
        // 创建事件监听器并且注册事件监听器
        dispatcher.registerListener("set-quick-hide-and-show", new QuickHideAndShowListener()); // 也可以采用匿名类的定义方法更简洁
        // ...
        // IPC通信接收到消息时，会调用事件分发器的dispatchEvent方法
        // 事件分发器会调用所有注册的监听器的onEvent方法
        // ...
    }
}

在这个设计中，在主进程中创建EventDispatcher和IPCCommunication的实例，并在QuickHideAndShowListener中定义对特定事件的处理逻辑。然后，当IPC通信接收到消息时，它会创建一个事件并通过EventDispatcher分发给所有注册的监听器。这种设计模式允许在Java中模拟类似Electron的事件监听和处理机制。

我们使用IPCCommunication类来实现Preload的功能。IPCCommunication充当了Preload的角色，可以给Render提供一些能力，例如发送消息给主进程。

渲染进程的基本实现

由于使用JavaFX作为GUI框架，我们可以包装一些JavaFX的功能。

1. 页面管理和切换

首先，我们定义一个PageInterface，每个页面类都实现这个接口, 每个页面都需要有一个render函数(render函数中用JavaFX展示页面)。

public interface PageInterface {
    void render(Stage stage);
}

这样，所有页面都实现PageInterface。这个接口中的render方法负责在给定的Stage上渲染页面。

2. 事件处理和消息传递

要处理用户的操作，如按钮点击和输入验证，您可以在每个页面内部定义事件处理器。例如，对于按钮点击事件，您可以在ConnectPage内部定义一个方法来处理连接操作。
示例如下：

class ConnectPage implements PageInterface {
    private void handleConnectButtonClick() {
        // 处理连接按钮点击事件
    }

    @Override
    public void render(Stage stage) {
        // ... 设置连接页面的布局和组件 ...
        Button connectButton = new Button("Connect");
        connectButton.setOnAction(event -> handleConnectButtonClick());
        // ... 其他组件的设置 ...
        stage.show();
    }
}

3. 封装JavaFX组件

对于切换页面，您可以在PageInterface中定义一个switchToPage方法，用于切换页面。然后，可以在ConnectPage中调用这个方法来切换到ChatPage。

4. 统一页面渲染逻辑

public class UIManager {
    private Stage primaryStage;

    public UIManager(Stage primaryStage) {
        this.primaryStage = primaryStage;
    }

    public void switchToPage(PageInterface page) {
        Platform.runLater(() -> page.render(primaryStage));
    }
}

// 切换页面
UIManager uiManager = new UIManager(primaryStage);
// 切换到连接页面
uiManager.switchToPage(new ConnectPage());

优点

• 通过事件处理和消息传递，可以在Java中模拟类似Electron的事件监听和处理机制。
• 通过封装JavaFX组件，可以实现页面管理和切换。
• 通过统一页面渲染逻辑，可以简化页面切换的代码。

使用实例

用简单的代码完整实现登录功能举个例子：

// Main类中
public class Main {
    class login implements EventListener {
        @Override
        public void onEvent(Event event) {
            if ("login".equals(event.getType())) {
                JSONObject json = new JSONObject(event.getData().toString());
                String address = json.get("address").toString();
                String port = json.get("port").toString();
                String user = json.get("user").toString();
                // 建立连接
                Socket socket = new Socket(address, Integer.parseInt(port));
                // ...
                // 先注册事件监听器再发送登录请求
                dispatcher.registerListener("login-success", new EventListener() {
                    @Override
                    public void onEvent(Event event1) {
                        if(event1.getType().equals("login-success") && event1.getData().toString().equals("success")){
                            event.getCallback().call("success");
                        }else{
                            event.getCallback().call(event1.getData().toString());
                        }
                        dispatcher.unregisterListener("login-success", this);  // 注销监听器
                    }
                });  // 匿名类实现回调函数
                sendRequestToServer("login", new JSONObject().put("user", user));
                // 处理接收服务器消息的线程触发login-success事件
            }
        }
    }
    public static void main(String[] args) {
        // 创建事件分发器
        EventDispatcher dispatcher = new EventDispatcher();
        // 创建IPC通信类
        IPCCommunication ipc = new IPCCommunication(dispatcher);
        // 启动渲染进程
        Render.setIPC(ipc);
        Render.launch(Render.class, args);


        // 创建事件监听器并且注册事件监听器
        dispatcher.registerListener("login", new login());
        // ...
        // IPC通信接收到消息时，会调用事件分发器的dispatchEvent方法
        // 事件分发器会调用所有注册的监听器的onEvent方法
        // ...
    }
}

// IPCCommunication类中
public class IPCCommunication{
    public void login(JSONObject data, Callback callback) {
        Event event = new Event("login", data, callback);
        dispatcher.dispatchEvent(event);
    }
}

// Render类中
public class Render extends Application {
    public static IPCCommunication ipc;

    public static void setIPC(IPCCommunication i) {
        ipc = i;
    }

    public static void login(String address, int port, String user){  // 某个button点击事件调用的函数
        JSONObject data = new JSONObject();
        data.put("address", address);
        data.put("port", port);
        data.put("user", user);
        try {
            ConnectPage.showLoading();
            ipc.login(data, res -> {
                if(res.equals("success")){
                    logger.info("login success");
                    serverMode = false;
                    ConnectPage.hideLoading();
                    ChatPage.HistoryMode = false;
                    uiManager.switchToPage(new ChatPage());
                }else{
                    logger.error("login failed: " + res);
                    ConnectPage.showError(res);
                }
            });
        } catch (Exception e) {
            logger.error("login failed: " + e.getMessage());
            ConnectPage.showError("login failed");
        }
    }
}

// 某个page中(ConnectPage举例):
public class ConnectPage implements PageInterface{
    @Override
    public void render(Stage primaryStage) {
        // ... 设置连接页面的布局和组件 ...
        Button connectButton = new Button("Connect");
        connectButton.setOnAction(event -> {
            // 处理连接按钮点击事件
            Render.login(address, port, user);
        });
        // ... 其他组件的设置 ...
        primaryStage.show();
    }
}

一些挑战

1. Java虚拟机的内存管理方式与Electron的V8引擎有很大不同，这可能会对性能和资源管理产生影响。
2. JavaFX强制需要在主线程中运行,对于任何修改,都必须添加到修改队列,然后稍后执行，这可能会对性能产生影响。
3. 这个模仿未在性能上进行优化，可能会有性能问题。

可能的优化与提升

1. 使用线程池来处理事件分发，以提高性能。目前的设计中,事件都是同步事件,如果事件处理时间过长,会阻塞主线程.后续需要添加异步事件的支持
2. 目前主进程如果需要调用渲染进程的函数,直接使用了静态函数,这样的设计耦合度较高,后续需要添加更好的设计模式来解耦
3. 目前的设计中,事件分发器是单例模式,这样的设计可能会导致线程安全问题,后续需要添加线程安全的支持
4. 目前的设计都是基于单窗口的应用考虑的,对于多窗口的进程管理与通信,还需要进一步的设计与实现
5. 对于目前用事件分发来实现的回调函数,后续可以进一步包装成Promise模式,使得代码更加简洁
6. 在评论区补充吧…

总结

对于Java桌面端应用的开发,可能这个只是一个初步的尝试. 希望这个设计可以提高开发的效率~

github仓库链接:
JElectron-demo

参考资料:

• 知乎 Chromium 多进程架构【Chromium 翻译系列】
